找不到韌體工作之亡羊補牢專案-Part3

Part 2 終於把環境搭起來了🍵，接下來就是
最無聊最恐怖又有點有趣的練習FreeRTOS

Logger Service 與 FreeRTOS 除錯觀察

系列文章

前言

系統跑起來之後，下一個最常做的事情就是印 log，
你不印點東西出來，基本上就是在通靈。
雖然說當下寫這篇，就算接邏輯分析儀也像在通靈，看不出個所以然ㄏㄏ

本篇目標

  • Log service

    • 建立非同步 logger_task，統一處理 UART log 輸出
    • 使用 FreeRTOS queue 實作 log 的 producer / consumer 模型
    • 讓各 task 透過 LOG_INFO()、LOG_WARN()、LOG_ERROR() 將 log message 送進 log_queue

  • 除錯與觀察

    • 觀察 task priority 對 logger_task 與 heartbeat_task 的影響
    • 使用 stack high water mark 檢查 task stack 使用量
    • Debug GPIO / 邏輯分析儀試用

專案下載

本篇文章對應的完整範例專案已整理在 GitHub Release 中，
如果想直接對照程式碼或跳過環境建立流程，可以從以下連結下載

🍦下載本篇範例專案-Part 3🍦

Log Service : producer / consumer

為什麼需要 logger_task

Part 2 已經可以透過 USART3 / ST-LINK Virtual COM Port 印出 log。
如果每個 task 都直接呼叫 printf() 或 HAL_UART_Transmit()，小範例還可以接受，但專案變大後會有幾個問題：

  • 多個 task 同時印 log，輸出可能交錯
  • HAL_UART_Transmit() 是 blocking，會卡住呼叫它的 task
  • driver、service、task 如果都直接操作 UART，之後會很難管理
  • log 格式、log level、timestamp 不容易統一
  • 後續改 DMA 輸出方式較複雜

所以目前先做一個小型 log service。

為什麼用 producer / consumer 管理 log，而不是 mutex

雖然 STM32F767ZI 是單核心 MCU，但在 FreeRTOS 裡仍然會有 task 切換。
也就是說，同一時間只有一個 task 在跑，不代表共享資源就不需要保護。

如果只是要保護 UART debug console，可以用 mutex 來保護，
概念是，同一時間只允許一個 task 使用 UART，其他 task 必須等待。

C
osMutexAcquire(uart_mutex, osWaitForever);printf("[INFO][game] state=%lu\r\n", state);osMutexRelease(uart_mutex);

但這樣會有個缺點，就是每個 task 都知道 UART 的存在，職責切得不太乾淨，
因此改用 producer / consumer 模型，把「產生 log」和「輸出 log」拆開。
各個 task 只負責產生 log，當 log producer，丟進 log_queue。
logger_task，則作為 log consumer，負責輸出 log。

雖然 logger_task 本身也可能被 FreeRTOS scheduler 切走。
但這時候影響的是 log 輸出時間可能延後，而不是 log 內容互相交錯。
等 scheduler 再切回 logger_task 時，它會繼續處理 queue 裡的 log。

簡單來說：

  • mutex：保護共享資源，避免多個 task 同時使用 UART
  • producer / consumer：讓其他 task 不直接碰 UART，而是交給 logger_task 統一處理

Logger 資料流

C
🌕Init side:🌕    app_main_init()        |        | log_service_init()        |   -> osMessageQueueNew(APP_LOG_QUEUE_DEPTH,        |                        sizeof(log_service_message_t),        |                        NULL)        v    log queue ready------------------------🌗Producer side:🌗    debug_task    heartbeat_task    其他未來的 task        |        | #include "Log/log_service.h"        | LOG_INFO(...)        | LOG_WARN(...)        | LOG_ERROR(...)        v    log_service_submit()        |        | osMessageQueuePut(logQueueHandle, ...)        v    log queue------------------------🌚Consumer side:🌚    logger_task        |        | log_service_process()        |   -> osMessageQueueGet(logQueueHandle, ...)        |   -> format log line        |   -> board_uart_write_debug()        |      -> HAL_UART_Transmit()        v    USART3 / ST-LINK Virtual COM Port

資料夾結構

SH
App/├─ Services/│  └─ Log/│     ├─ log_service.c│     └─ log_service.h└─ Tasks/   ├─ Inc/   │  ├─ logger_task.h   └─ Src/      ├─ logger_task.c

LOG 格式定義

TEXT
[00001234][INFO ][RTOS-debug_task] debug_task alive counter=0[00001240][WARN ][game] state=IDLE action=FEED[00001255][ERROR][lcd] spi_timeout retry=1

欄位如下：

  • timestamp：系統時間，目前使用 HAL_GetTick()，單位是 ms
  • level：log 等級，目前有 INFO、WARN、ERROR
  • module：log 來源，例如 MAIN、RTOS、LCD、GAME…
  • message：實際訊息內容

Logger 參數設定

C
App/Inc/app_config.h
//是否啟用 log service#define APP_LOG_ENABLE 1//log queue 最多暫存幾筆 log message#define APP_LOG_QUEUE_DEPTH 8//module 名稱最大長度，包含字串結尾 '\0'#define APP_LOG_MODULE_NAME_MAX_LEN 32//message 最大長度，包含字串結尾 '\0'#define APP_LOG_MESSAGE_MAX_LEN 80

LOG_INFO / LOG_WARN / LOG_ERROR 巨集

目前在 log_service.h 裡定義：

C
Services/Log/log_service.h
#define LOG_INFO(module, format, ...) \  log_service_submit(APP_LOG_LEVEL_INFO, module, format, ##__VA_ARGS__)#define LOG_WARN(module, format, ...) \  log_service_submit(APP_LOG_LEVEL_WARN, module, format, ##__VA_ARGS__)#define LOG_ERROR(module, format, ...) \  log_service_submit(APP_LOG_LEVEL_ERROR, module, format, ##__VA_ARGS__)
C
anywhere
#include "Log/log_service.h"使用方式：LOG_INFO("RTOS-log_service", "debug_task alive counter=%lu", counter++);LOG_WARN("LCD", "spi_timeout retry=%lu", retry);LOG_ERROR("GAME", "invalid_state=%lu", state);

除錯與觀察

除了真正實作 Task、Service，
最無聊的事情就是除錯與觀察🍵

Task Priority：先用 log timestamp 觀察

FreeRTOS scheduler 會根據 task priority 和 task 狀態決定目前要執行哪個 task。
我們創立一個 busy_task 製造 CPU 壓力，再透過 log timestamp 觀察不同 priority 的差異。

目前測試的 task：

C
App/Tasks/Src/app_tasks.c
logger_task    : osPriorityNormaldebug_task     : osPriorityLowheartbeat_task : osPriorityLow

busy_task 用來做對照測試：

  • 測試 A：busy_task : osPriorityNormal
  • 測試 B：busy_task : osPriorityLow

busy_task 會故意做一段 busy loop，跑完後印出 log，接著短暫 delay

C
App/Tasks/Src/busy_tasks.c
for (;;){    //此迴圈約花 900ms~1100ms    for (volatile uint32_t i = 0U; i < 5000000UL; i++)    {    }    LOG_INFO("busy", "busy loop done counter=%lu", counter++);    osDelay(10U);}

debug_task 則維持每 1 秒印一次 log：

C
App/Tasks/Src/debug_tasks.c
for (;;){    LOG_INFO("RTOS-debug_task", "debug_task alive counter=%lu", counter++);    osDelay(1000U);}

測試 A：busy_task 是 normal priority

這時候 busy_task priority 比 debug_task、heartbeat_task 高。

TEXT
[00000019][INFO ][RTOS-log_service] log_service_init called[00000833][INFO ][busy] busy loop done counter=0[00000838][INFO ][RTOS-debug_task] debug_task alive counter=0[00001653][INFO ][busy] busy loop done counter=1[00002471][INFO ][busy] busy loop done counter=2[00003289][INFO ][busy] busy loop done counter=3[00003294][INFO ][RTOS-debug_task] debug_task alive counter=1[00004108][INFO ][busy] busy loop done counter=4[00004926][INFO ][busy] busy loop done counter=5[00005744][INFO ][busy] busy loop done counter=6[00005749][INFO ][RTOS-debug_task] debug_task alive counter=2

且此時的 heartbeat_task 出現延遲 Toggle。

這代表：

  • 較高 priority 的 busy_task 長時間佔用 CPU
  • 低 priority 的 debug_task 只能等 busy_task 進入 delay 後才有機會跑

測試 B：busy_task 是 low priority

這時候 busy_task 和 debug_task、heartbeat_task priority 一樣。

觀察到的 log 會比較接近，debug_task 大約每 1000 ms 執行一次，busy_task 也持續執行。
且此時的 heartbeat_task 沒有延遲 Toggle，
系統沒有明顯卡住。

TEXT
[00000019][INFO ][RTOS-log_service] log_service_init called[00000025][INFO ][RTOS-debug_task] debug_task alive counter=0[00000845][INFO ][busy] busy loop done counter=0[00001032][INFO ][RTOS-debug_task] debug_task alive counter=1[00001680][INFO ][busy] busy loop done counter=1[00002038][INFO ][RTOS-debug_task] debug_task alive counter=2[00002514][INFO ][busy] busy loop done counter=2[00003044][INFO ][RTOS-debug_task] debug_task alive counter=3[00003348][INFO ][busy] busy loop done counter=3[00004050][INFO ][RTOS-debug_task] debug_task alive counter=4

小結

priority 較高的 task 會優先被排程

如果高 priority task 長時間不 block / delay
低 priority task 會被延後，甚至可能餓死

如果 task 有適當呼叫 osDelay()
其他 task 才有機會執行

Stack High Water Mark：觀察 task stack 使用量

每個 FreeRTOS task 都有自己的 stack。

如果 stack 設太小，程式可能會出現很難追的錯誤；
如果 stack 設太大，又會浪費 RAM。

FreeRTOS 提供 high water mark，可以用來觀察某個 task 還剩下多少 stack 空間。
在 CMSIS-RTOS v2 裡，可以使用：

C
uint32_t stack_space = osThreadGetStackSpace(osThreadGetId());

但這樣每個 task 都要自己加一段 log，之後會變得很散，
所以這邊加入一個 monitor_task，定期觀察各個 task 還剩下多少 stack 空間，
這樣所有 task 的 stack 狀態都可以集中觀察。

C
App/Tasks/Src/monitor_task.c
monitor_task    |    | app_tasks_get_logger_handle()    | app_tasks_get_debug_handle()    | app_tasks_get_heartbeat_handle()    | app_tasks_get_busy_handle()    | app_tasks_get_monitor_handle()    vosThreadGetStackSpace(thread_id)    |    vLOG_INFO("monitor", "%s stack_space=%lu", ...)

開啟 monitor_task 後，UART terminal 會定期看到類似：

TEXT
[00015110][INFO ][RTOS-monitor_task] logger stack_space=250[00015116][INFO ][RTOS-monitor_task] debug stack_space=314[00015122][INFO ][RTOS-monitor_task] heartbeat stack_space=222[00015128][INFO ][RTOS-monitor_task] monitor stack_space=310

這些數值代表「該 task 曾經剩下的最小 stack 空間」，
數值越小，代表 stack 越接近用完。

之後如果 task 裡面有：

  • 較大的 local buffer
  • printf() / snprintf()
  • 字串格式化
  • driver 暫存資料
  • 較深的 function call

就要特別注意 stack 使用量。

Debug GPIO / 邏輯分析儀試用

除了透過 UART log 觀察程式狀態之外，我們也可以使用 GPIO 當作 debug marker（除錯標記）。

做法是在想量測的程式片段前後切換 GPIO：

C
HAL_GPIO_WritePin(DEBUG_GPIO_Port, DEBUG_Pin, GPIO_PIN_SET);/* code section to measure */HAL_GPIO_WritePin(DEBUG_GPIO_Port, DEBUG_Pin, GPIO_PIN_RESET);

當程式執行到 HAL_GPIO_WritePin(..., GPIO_PIN_SET) 時，debug pin 會被拉高。

當程式執行到 HAL_GPIO_WritePin(..., GPIO_PIN_RESET) 時，debug pin 會被拉低。

如此一來，只要用邏輯分析儀觀察高電位寬度，就能知道這段程式大約執行了多久。

選擇一個可用的 GPIO

但!!!
目前 CubeMX 已經定義好的 GPIO 幾乎都有既定用途，不能隨便拿來當 debug pin。
以 PB0、PB7、PB14 來說，已經被用來控制板子上的 LED，也就是我們前面做的 heartbeat_task LED
如果直接拿這些 pin 來當 debug marker，可能會影響原本板子上的功能，也會讓觀察結果變得混亂。

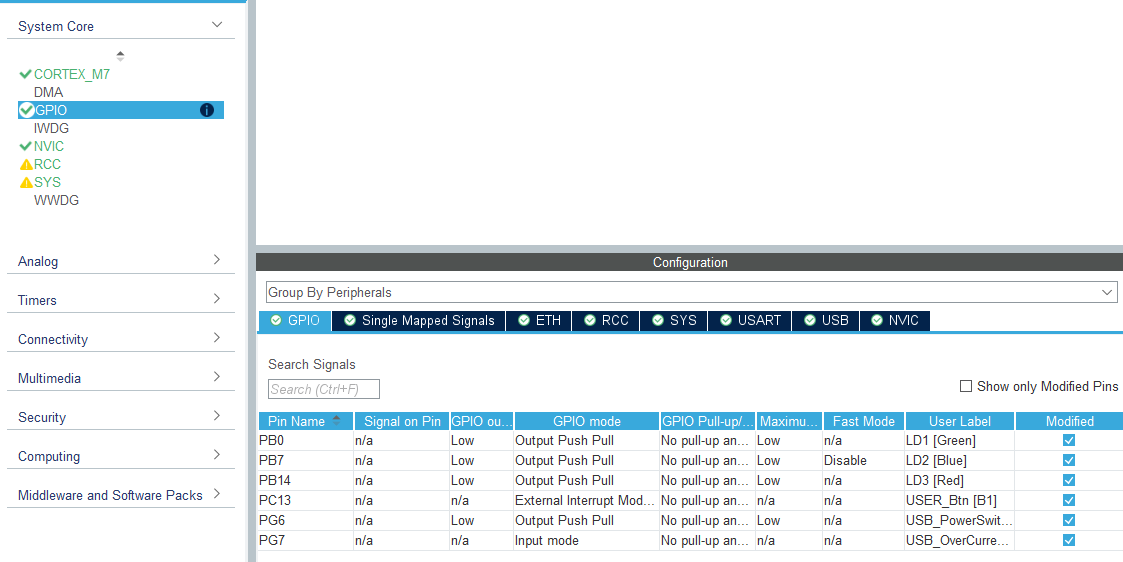

STM32CubeMX GPIO 腳位設定畫面

因此我們需要先打開 gb_f767zi.ioc，重新找一個目前沒有被使用的 pin。
這裡以 PF12 ( GPIO Port F 的第 12 號腳位 ) 為例，將它設定成 GPIO_Output。

在 STM32 中，GPIO 腳位會依照不同的 Port 分組

  • 例如 GPIOA、GPIOB、GPIOC 到 GPIOF 等

PF12 設定為 GPIO Output

之所以要設定成 GPIO_Output，是因為我們要做的是：

  • 讓 MCU 透過程式主動把某個 pin 拉高或拉低。
  • 這個 pin 不是 MCU 拿來讀取外部訊號，而是由 MCU 自己輸出 High / Low 給邏輯分析儀觀察。

GPIO 詳細設定

這裡主要會設定幾個項目：

  • GPIO output level
  • GPIO mode
  • Pull-up / Pull-down
  • Maximum output speed
  • User Label

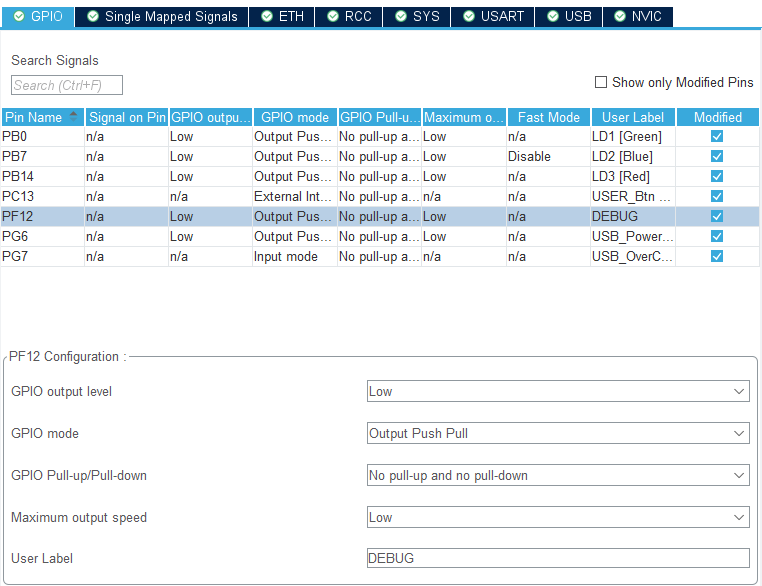

PF12 GPIO Output 詳細設定

GPIO output level

這個選項決定 GPIO 初始化完成後，預設要輸出高電位還是低電位。

這裡設定為：GPIO output level = Low

也就是開機初始化時，先讓 debug pin 輸出低電位。
這樣可以避免 debug pin 一開機就維持高電位，讓後續用邏輯分析儀觀察時比較清楚。

常見選項：

  • Low

    • 初始化後輸出低電位
    • 適合 debug marker、LED 預設關閉、控制腳位預設不啟動的情境

  • High

    • 初始化後輸出高電位
    • 適合外部電路需要 MCU 一開機就拉高控制腳的情境

以 debug GPIO 來說，通常會選 Low。
因為我們希望只有被量測的程式區段執行時，pin 才會被拉高。

GPIO mode

這個選項決定 GPIO 的輸出型態。

這裡設定為：GPIO mode = Output Push Pull

Output Push Pull 是一般 GPIO 輸出高低電位時最常用的模式。

  • 輸出 High 時，MCU 主動把 pin 拉到高電位
  • 輸出 Low 時，MCU 主動把 pin 拉到低電位

也就是說，High 和 Low 都是由 MCU 主動驅動。
這很適合拿來做 debug marker，因為邏輯分析儀可以很清楚地看到電位切換。

常見選項：

  • Output Push Pull

    • 一般 GPIO 輸出模式
    • 適合 LED 控制、debug pin、chip select、reset pin 等需要明確輸出高低電位的情境

  • Output Open Drain（開漏輸出）

    • 只能主動拉低，不能主動輸出高電位
    • 如果要看到高電位，通常需要外部或內部 pull-up
    • 常見於 I2C、共享訊號線，或多個裝置可能一起控制同一條線的情況

以 debug GPIO 來說，通常不需要 Open Drain（開漏輸出）。
因為我們只是要讓 MCU 自己輸出清楚的 High / Low，所以選 Output Push Pull 比較直覺。

Pull-up / Pull-down

這個選項決定是否啟用 MCU 內部的上拉或下拉電阻。

這裡設定為：Pull-up/Pull-down = No pull-up and no pull-down

因為這個 pin 是由 MCU 主動輸出電位，不是浮接輸入，所以不需要額外開啟內部上拉或下拉。

常見選項：

  • No pull-up and no pull-down

    • 不啟用內部上拉或下拉
    • 適合 GPIO output，或外部電路已經有明確電位的情況

  • Pull-up

    • 啟用內部上拉
    • 當 pin 沒有被外部訊號主動拉高或拉低時，會預設偏向高電位
    • 常用在按鍵輸入、開漏輸出訊號，或需要避免輸入腳浮接的情況

  • Pull-down

    • 啟用內部下拉
    • 當 pin 沒有被外部訊號主動拉高或拉低時，會預設偏向低電位
    • 常用在按鍵輸入，或希望訊號預設為 Low 的情況

以 debug GPIO 來說，因為 MCU 已經會主動輸出 High / Low，所以選 No pull-up and no pull-down 就可以了。

Maximum output speed

這個選項決定 GPIO 輸出切換時的速度能力。

這裡設定為：Maximum output speed = Low

目前只是用來量測 task 裡某段程式的執行時間，GPIO 切換頻率不高，所以 Low 就足夠。

常見選項：

  • Low
    • 切換速度較慢
    • 雜訊較少，功耗也較低
    • 適合 LED、一般控制腳、debug marker 等不需要高速切換的用途
  • Medium
    • 速度比 Low 高一些
    • 適合稍微頻繁切換的 GPIO 訊號
  • High
    • 適合比較高速的 GPIO 訊號
    • 例如較快的控制訊號，或需要較短上升 / 下降時間的情境
  • Very High
    • 速度最高
    • 通常用在高速訊號，或對時序要求比較嚴格的情境

不過速度越高不代表一定越好。
GPIO 切換越快，訊號邊緣越陡，也比較容易帶來 EMI 或雜訊問題。
所以一般 debug marker 如果只是量測 task 區段、driver 執行時間，通常先用 Low 就好。
如果之後要量測非常短的時間，或是邏輯分析儀看到的邊緣不夠清楚，再考慮改成 High 或 Very High。

User Label

這個選項可以幫 GPIO 取一個比較好讀的名稱。

這裡設定為：User Label = DEBUG

設定 User Label 之後，CubeMX 產生程式碼時，就會自動產生對應的 pin 名稱。

之後程式就可以使用：

  • DEBUG_Pin
  • DEBUG_GPIO_Port

來操作這個 GPIO。
這樣比直接在程式裡寫 GPIO_PIN_12 或 GPIOF 更清楚。
因為看到 DEBUG_Pin 時，就能直接知道這支 pin 是拿來做 debug marker 用的。

產生程式碼

設定完成後按下 Generate Code。

產生程式碼之後，可以打開 Core/Inc/main.h 確認，應該會看到：

C
Core/Inc/main.h
#define DEBUG_Pin GPIO_PIN_12#define DEBUG_GPIO_Port GPIOF

這代表 CubeMX 已經幫我們把 PF12 對應到 DEBUG_Pin 和 DEBUG_GPIO_Port。

之後只要在程式中操作這兩個 define，就可以控制 PF12 的高低電位。

確認實際接腳位置

接著可以從 NUCLEO-F767ZI 的接腳圖確認 PF12 的實際位置。

找到 PF12 之後，將邏輯分析儀的其中一個 channel 接到 PF12。
同時也要記得將邏輯分析儀的 GND 接到開發板的 GND。

這樣邏輯分析儀才有共同參考電位，量到的 High / Low 才會正確。

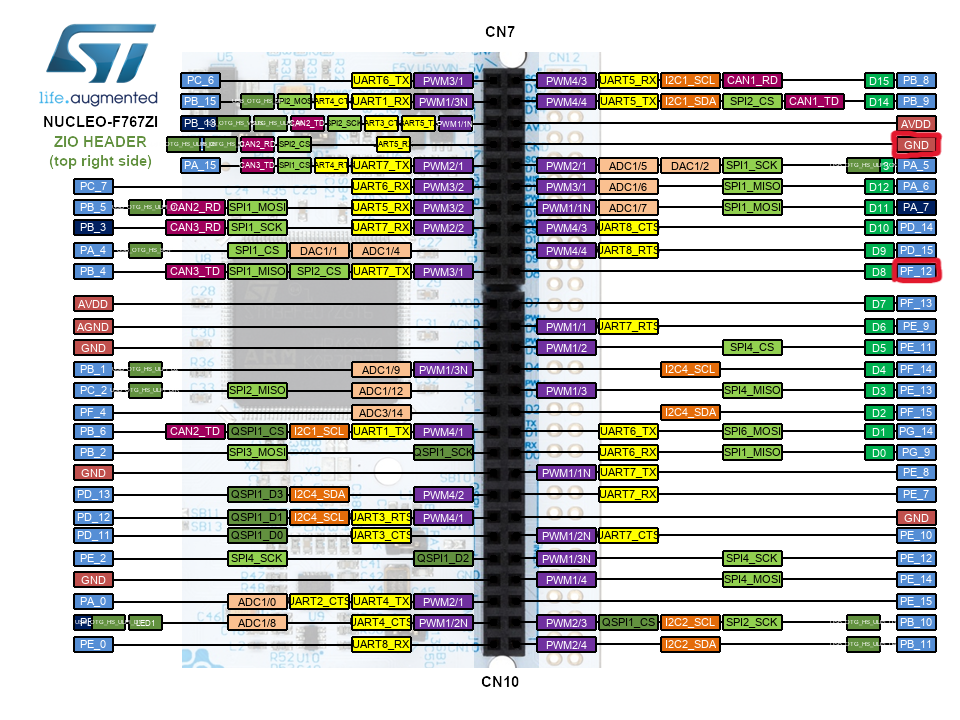

NUCLEO-F767ZI 接腳圖右-PF12

使用邏輯分析儀觀察執行時間

搭配 busy_task 測試：

C
App/Tasks/Src/busy_tasks.c
for (;;){    board_debug_pin_set();    for (volatile uint32_t i = 0U; i < 5000000UL; i++)    {    }    board_debug_pin_reset();    osDelay(200U);}

在這個例子中，board_debug_pin_set() 會先把 debug GPIO 拉高。
接著程式會進入一個空的 busy loop
等這個迴圈跑完之後，再透過 board_debug_pin_reset() 把 GPIO 拉低。

因此在邏輯分析儀上看到的高電位寬度，就是這個 busy loop 大約花費的時間。

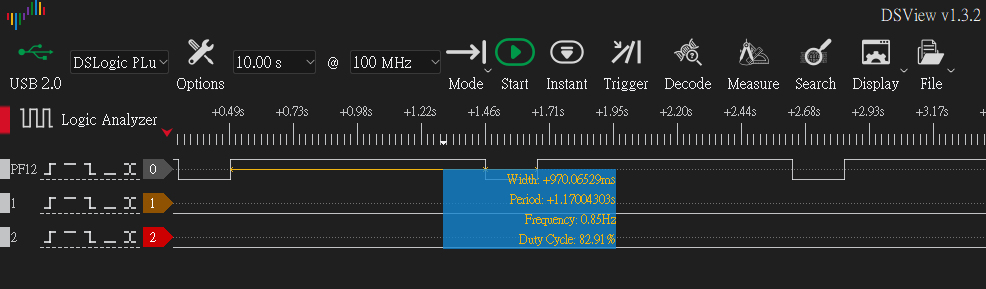

觀察 busy loop 時間

實際觀察可以看到，GPIO 被拉高後，迴圈大約執行了 970 ms。
這個數值不是固定不變的。

它可能會受到以下因素影響：

  • 編譯最佳化設定
  • 是否開啟 UART log
  • 目前系統中其他 task 的執行情況
  • interrupt 發生的頻率
  • RTOS scheduler 切換時機
    所以這裡量到的 970 ms，比較適合當成目前程式狀態下的觀察結果，而不是絕對不變的執行時間。

busy loop 時間

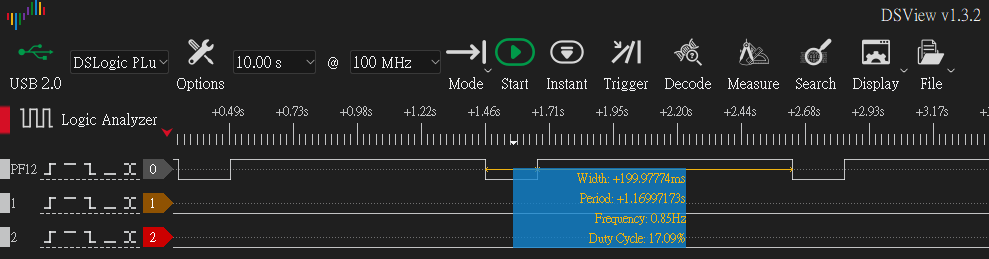

觀察 osDelay 時間

當 GPIO 被拉低之後，程式會進入osDelay(200U)，
因此低電位維持的時間，大約就是當初設定的 200 ms。

osDelay 時間

這也剛好可以驗證：

高電位代表 busy loop 執行時間。
低電位代表 task delay 的時間。

透過這種方式，我們可以很直覺地看到 task 在什麼時候忙碌、什麼時候進入 delay。

適合使用的情境

不過這裡先不把它拿來精準分析 task priority。

因為 task priority 對執行結果的影響，還會牽涉到很多因素，例如：

  • RTOS tick
  • task 是否進入 blocking 狀態
  • queue 是否有資料
  • semaphore / mutex 是否被卡住
  • interrupt 是否頻繁發生
  • scheduler 實際切換時機

之後在開發 driver 或分析程式執行時間時，這種方式會很常用。

例如：

  • SPI 傳輸時間
  • I2C sensor read 時間
  • UART parser 處理時間
  • display update 時間
  • 某個 task 中重要區段的執行時間

只要把想觀察的程式片段用 debug GPIO 包起來，就可以透過邏輯分析儀看到它大約花了多少時間。

本篇小結

開發板到貨了，也就代表最痛苦無聊的邏輯分析儀也到貨了，
不得不說，在寫這 Part 的 除錯與觀察 是最痛苦的，
有 AI 輔助的情況下，logger_task 其實花一點點時間就完成了，除了整體架構，例如 Log 要放在 Service 之類的設計，又多花了一些時間討論。

但邏輯分析儀量 GPIO 高低電位、再配合 task priority 做實驗，真的花了大概多 4 到 5 倍的時間吧 ==
