找不到韌體工作之亡羊補牢專案-Part2

Part 1 講了一堆偉大的規劃，越來越覺得做不起來了。
沒關係，環境搭起來、燒一燒板子就成功一半啦。

開發環境與 FreeRTOS 架構

系列文章

前言

通常一開始做的事情都是最無聊的。
建立專案、燒一燒板子、讓 LED 閃一下，跟大學第一堂課沒啥兩樣。
但如果最重要的資料夾結構沒有規劃好，後面可是會變成一坨答辯的。

本篇目標

  • 建立 STM32CubeMX / STM32CubeIDE 專案，並啟用 FreeRTOS
  • 完成最小硬體設定，包含系統時脈、UART log 輸出與板上 LED heartbeat
  • 建立最小可驗證的 FreeRTOS 範例，確認 scheduler 可以正常運作
  • 規劃專案資料夾結構，為後續 driver / app / board 分層做準備

專案下載

本篇文章對應的完整範例專案已整理在 GitHub Release 中，
如果想直接對照程式碼或跳過環境建立流程，可以從以下連結下載

🍦下載本篇範例專案-Part 2🍦

建立 STM32CubeIDE / CubeMX / FreeRTOS專案

因為新版的 STM32CubeIDE 已經跟 STM32CubeMX 脫鉤，
用 CubeMX 建好專案，再匯入 CubeIDE。

0. 下載連結

1. 建立 STM32CubeMX 專案

  1. Start My Project from Board
  2. Board Selector -> NUCLEO-F767ZI
  3. Project Manager
    • Project Name: gb_f767zi
    • Project Location : \Desktop\gb_project\firmware
    • Toolchain / IDE: STM32CubeIDE
    • 左側選到 Code Generator
    • 開啟 Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral
      • 若沒有選，main.c 會變成什麼都塞在一起，很難維護。
      • 選了就會變成分檔模式
  4. Generate Code

2. 匯入 STM32CubeIDE

  1. File -> Import
  2. Select STM32CubeMX/STM32CubeIDE Project
  3. Directory Select : \Desktop\gb_project\firmware
  4. Finish

3. 確認專案可以簡單編譯

  1. 在 STM32CubeIDE 中選取 gb_f767zi
  2. Project -> Build Project
  3. 確認沒有 error

4. 啟用 FreeRTOS

  1. 用 STM32CubeMX 打開：

    • firmware/gb_f767zi/gb_f767zi.ioc

  2. 啟用 FreeRTOS：

    • Categories: Middleware and Software Packs -> FREERTOS
    • Interface: CMSIS_V2
    • Advanced Settings: USE_NEWLIB_REENTRANT: Enabled

  3. 修改 HAL timebase：

    • Categories: System Core -> SYS
    • Timebase Source: TIM6

  4. Generate Code

  5. 回到 STM32CubeIDE build：

    • Project -> Build Project

設定原因

  • FreeRTOS 使用 CMSIS_V2，是因為 CMSIS-RTOS v2 API 較新，介面也比較適合之後建立多 task 架構。

  • 啟用 USE_NEWLIB_REENTRANT，是為了讓 newlib C library 在多 task 環境下比較安全，尤其之後可能會使用 printf、snprintf、字串處理等功能。不過這會增加 RAM 使用量。

  • HAL timebase 改成 TIM6，是因為 FreeRTOS 通常會使用 SysTick 作為 RTOS tick。如果 HAL 也使用 SysTick，兩者會共用同一個 tick 來源，容易造成 timing 或 delay 行為混淆。改用 TIM6 後，SysTick 給 FreeRTOS 使用，TIM6 給 HAL timebase 使用，責任比較清楚。

5. 此時的資料夾架構

SH
gb_project/└─ firmware/   └─ gb_f767zi/      ├─ gb_f767zi.ioc            # CubeMX 設定檔，管理 pinout、clock、peripheral、FreeRTOS      ├─ STM32F767ZITX_FLASH.ld   # Flash linker script      ├─ STM32F767ZITX_RAM.ld     # RAM linker script      ├─ Core/      │  ├─ Inc/                  # 專案 header、HAL config、FreeRTOSConfig      │  ├─ Src/                  # main、FreeRTOS task、interrupt、HAL init      │  └─ Startup/              # MCU startup assembly      ├─ Drivers/      │  ├─ CMSIS/                # ARM / STM32 CMSIS device definitions      │  └─ STM32F7xx_HAL_Driver/ # STM32F7 HAL driver      └─ Middlewares/         └─ Third_Party/            └─ FreeRTOS/          # FreeRTOS kernel source

最小硬體設定

在接上 TFT、BLE、NFC、感測器之前，先確認開發板本身可以穩定運作。
只先處理系統時脈、UART debug console / printf() 輸出。

系統時脈設定

系統時脈是在 STM32CubeMX 的 Clock Configuration 頁面設定。
先使用 CubeMX 針對 NUCLEO-F767ZI 產生的預設 clock tree，不特別手動調整 PLL、HSE 或 prescaler。

設定位置：

  1. 打開 gb_f767zi.ioc
  2. 切到上方的 Clock Configuration
  3. 確認頁面沒有紅色錯誤提示
  4. 先保持 CubeMX 預設值

Clock 設定會影響 CPU、UART、SPI、I2C、Timer 與 FreeRTOS tick。
如果 clock 設錯，後面可能會出現：

  • UART terminal 顯示亂碼
  • Timer / PWM 頻率不準
  • SPI 速度不如預期
  • I2C timing 異常
  • osDelay() 或 timeout 行為看起來怪怪的

等後續接上 TFT、Flash 或蜂鳴器時，如果需要調整 SPI 或 Timer 速度，再回來修改 clock tree。

UART debug console

NUCLEO-F767ZI 硬體設計

NUCLEO-F767ZI 板上除了主 MCU 之外，還有一顆 ST-LINK。
ST-LINK 除了負責燒錄與 debug，也可以把主 MCU 的 UART 訊號轉成電腦上的 Virtual COM Port。

以 NUCLEO-F767ZI 來說，板子硬體上預設會把主 MCU 的 USART3 訊號接到 ST-LINK Virtual COM Port 電路。
也就是：STM32F767ZI USART3 -> ST-LINK UART bridge -> USB -> PC terminal

UART、USART 差異

  • UART：Universal Asynchronous Receiver / Transmitter，只支援非同步序列通訊
  • USART：Universal Synchronous / Asynchronous Receiver / Transmitter，同時支援同步與非同步模式

一般 debug console 使用的是非同步序列通訊，也就是常見的 TX / RX / baud rate 用法。
所以即使 CubeMX 裡顯示的是 USART3，這裡實際上會把它當作一般 UART debug console 使用。

同步模式可以想成 USART 額外提供一條 clock 訊號，資料會跟著 clock 一起傳輸。
非同步 UART 則沒有 clock，雙方只要事先約好 baud rate，例如 115200，就能透過 TX / RX 傳資料。

NUCLEO-F767ZI .ioc 設定

前面提到 NUCLEO-F767ZI 板子電路上預設會把主 MCU 的 USART3 接到 ST-LINK 的 Virtual COM Port。
所以在 CubeMX 裡，我們需要把對應的腳位設定成 USART3 功能，並設定 UART 的通訊參數。

CubeMX 設定位置：

  1. 打開 gb_f767zi.ioc
  2. 切到 Pinout & Configuration
  3. 左側選擇 Connectivity -> USART3
  4. 確認上方 Mode 為 Asynchronous
    USART3 設定為 Asynchronous 模式
  5. 下方 Parameter Settings
  6. 確認設定為常見的 115200 8N1：

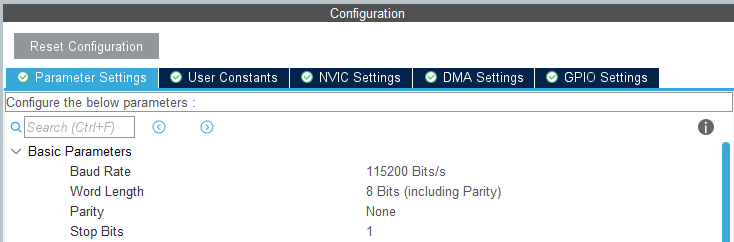

    USART3 設定 115200 8N1
  7. 接著右側的Pinout view
    PD8 與 PD9 設定為 USART3 TX RX
    TEXT
    PD8  -> USART3_TXPD9  -> USART3_RX

UART printf retarget

STM32 裡直接使用 printf() 時，預設不會自動從 UART 輸出。
所以需要把 C library 的 _write() 函式導到 UART。
在 Core/Src/syscalls.c 裡找到 _write()，修改成：

C
Core/Src/syscalls.c
上面補上#include "stm32f7xx_hal.h"#include "usart.h"__attribute__((weak)) int _write(int file, char *ptr, int len){  (void)file;  HAL_UART_Transmit(&huart3, (uint8_t *)ptr, len, HAL_MAX_DELAY);  // int DataIdx;  // for (DataIdx = 0; DataIdx < len; DataIdx++)  // {  //   __io_putchar(*ptr++); //原本的只是weak symbol  // }  return len;}

UART handle 通常可以在下面兩個檔案確認：

TEXT
Core/Src/usart.cCore/Inc/usart.h

Core/Inc/usart.h 裡可能會看到：

C
Core/Inc/usart.h
extern UART_HandleTypeDef huart3;

測試 printf 輸出

完成 retarget 後，可以先在 FreeRTOS scheduler 啟動前測試一次：

C
printf("[00000000][main][INFO] system boot\r\n");

PC 端 terminal 設定

電腦端可以使用任一種 serial terminal，例如：

  • vscode extensions - Serial Monitor

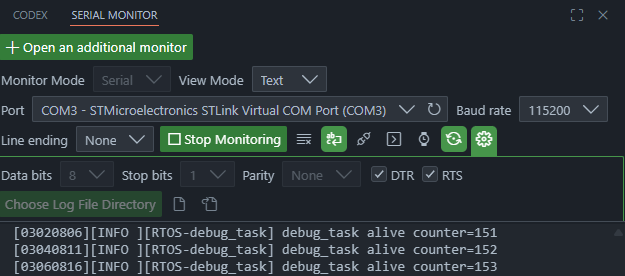

    VS Code Serial Monitor 設定畫面
  • PuTTY
  • MobaXterm

設定如下：

TEXT
Port      : ST-LINK Virtual COM Port 對應的 COM portBaud rate : 115200Data bits : 8Parity    : NoneStop bits : 1Flow Ctrl : None

FreeRTOS 最小範例

為了確認 FreeRTOS scheduler 正常運作
建立兩個小 task：

  • heartbeat_task
  • debug_task

heartbeat_task

heartbeat_task 的用途很單純：讓板上 LED 固定閃爍。

如果 LED 持續閃爍，至少可以確認：

  • MCU 沒有卡死
  • FreeRTOS scheduler 有正常運作
  • 這個 task 有被排程執行

概念如下：

C
App\Tasks\Src\heartbeat_task.c
void heartbeat_task(void *argument){    (void)argument;    for (;;)    {        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);        osDelay(500);    }}

這裡的 GPIO pin 要依照 CubeMX 對 NUCLEO-F767ZI 板上 LED 的設定調整。
如果後面發現 LED 沒有閃，先不要懷疑 FreeRTOS，先確認 LED pin 是否對應正確。

debug_task

debug_task 用來週期性印出系統狀態。

初期只需要確認 UART log 可以輸出：

C
App\Tasks\Src\debug_task.c
void debug_task(void *argument){    (void)argument;    uint32_t counter = 0;    for (;;)    {        printf("[%08lu][rtos ][INFO] debug_task alive counter=%lu\r\n",               HAL_GetTick(),               counter++);        osDelay(1000);    }}

確認 FreeRTOS scheduler 正常運作

因為 CubeMX 專案是這個流程
main.c -> osKernelInitialize() -> MX_FREERTOS_Init() -> osKernelStart()
把 task 建立放在 freertos.c 的 USER CODE BEGIN RTOS_THREADS 最符合 CubeMX 的做法。

C
Core\Src\main.c
int main(void){    ...    /* Init scheduler */    osKernelInitialize();  /* Call init function for freertos objects (in cmsis_os2.c) */    MX_FREERTOS_Init();    /* Start scheduler */    osKernelStart();    ...}
C
Core\Src\freertos.c
/* Private variables ---------------------------------------------------------*//* USER CODE BEGIN Variables */osThreadId_t heartbeatTaskHandle;const osThreadAttr_t heartbeatTask_attributes = {  .name = "heartbeat",  .stack_size = 256 * 4,  .priority = (osPriority_t) osPriorityLow,};osThreadId_t debugTaskHandle;const osThreadAttr_t debugTask_attributes = {  .name = "debug",  .stack_size = 512 * 4,  .priority = (osPriority_t) osPriorityLow,};/* USER CODE END Variables */void MX_FREERTOS_Init(void) {  /* USER CODE BEGIN RTOS_THREADS */  /* add threads, ... */  heartbeatTaskHandle = osThreadNew(heartbeat_task, NULL, &heartbeatTask_attributes);  debugTaskHandle = osThreadNew(debug_task, NULL, &debugTask_attributes);  /* USER CODE END RTOS_THREADS */}

目前最小系統完成後，預期會看到兩個現象：

  1. 板上 LED 每 500 ms 閃爍一次
  1. UART terminal 每 1 秒輸出一次 debug log
TEXT
[00001000][rtos][INFO] debug_task alive counter=0[00002000][rtos][INFO] debug_task alive counter=1[00003000][rtos][INFO] debug_task alive counter=2

UART debug log 輸出畫面

這樣就代表 Part 2 的基礎環境已經成立。

規劃專案資料夾結構

CubeMX 產生的 Core/ 和 Drivers/ 先盡量保持乾淨。
自己寫的 app、driver wrapper、board support code 另外整理，避免之後 CubeMX 重新產生程式時混在一起。

目前先規劃成這樣：

SH
gb_project/└─ firmware/   └─ gb_f767zi/      ├─ Core/                  # CubeMX 產生：main、gpio、usart、freertos 等      ├─ Drivers/               # CubeMX 產生：STM32 HAL / CMSIS      ├─ Middlewares/           # CubeMX 產生：FreeRTOS 等 middleware      │      ├─ App/                   # 專案主要邏輯      │  ├─ Inc/      │  │  ├─ app_main.h      │  │  ├─ app_config.h      │  ├─ Src/      │  │  ├─ app_main.c      │  ├─ Tasks/              # FreeRTOS task / thread 邏輯      │  ├─ Services/           # 跨功能服務，例如 log、storage、input manager      │  ├─ Game/               # 遊戲規則、狀態機、場景流程      │  └─ UI/                 # 畫面、選單、顯示邏輯      │      ├─ Board/                 # 跟目前這塊板子相關的包裝，給 APP 快速操作用      │      └─ Components/            # 外部 IC / 可重用元件 driver         ├─ ili9341/         ├─ mpu6050/         ├─ bme280/         ├─ w25q128/         └─ pn532/

目前各資料夾的定位先暫定如下：

  • App/

    • 專案主要邏輯
    • 之後的 task、event、state machine 會放在這裡
    • App/ 盡量不要直接依賴特定板子的 pin 腳，例如 LD1_Pin、GPIOB、huart3。這些硬體細節應該透過 Board/ 包起來。

  • Board/

    • 放「這塊板子」相關的硬體對應與 wrapper。
    • 例如 LED、UART、GPIO mapping
    • GPIO / UART / SPI / I2C 的 board-level 操作

  • Components/

    • 之後放 ILI9341、MPU6050、BME280、W25Q128、PN532 等 driver

這樣做的原因是希望之後如果從 F767ZI 移植到其他 STM32 板子，能把變動集中，而不是讓 app 邏輯散落在各處。

修改 .cproject，讓專案引入 APP 程式碼

1. 加入 Source Folder

.cproject 裡有兩組 <sourceEntries>，Debug 和 Release 都要加入。

XML
.cproject
<cconfiguration id="com.st.stm32cube.ide.mcu.gnu.managedbuild.config.exe.debug><cconfiguration id="com.st.stm32cube.ide.mcu.gnu.managedbuild.config.exe.release>    <sourceEntries>        <entry flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name="Core"/>        <entry flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name="Middlewares"/>        <entry flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name="Drivers"/>        #新添加        <entry flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name="App"/>        <entry flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name="Board"/>        <entry flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name="Components"/>    </sourceEntries>

這個設定的意思是，App/ Board/ Components/裡面的 .c 會被編譯

2. 加入 Include Paths

在 .cproject 裡，Debug 和 Release 是分開設定的。
每個 build configuration 裡，又會分成兩種 include paths：

  • C compiler include paths
  • Assembler include paths

所以總共會有四個地方需要設定。

其中最常用的是 C compiler include paths，主要是給 .c 檔在編譯時尋找 .h 標頭檔，例如：

C
之後程式可以直接 include#include "app_main.h"------------------------而不用寫成：#include "../../App/Inc/app_main.h"

而 Assembler include paths 則是給 .s / .S 組語檔使用，例如 startup assembly 需要 include 其他檔案時會用到。

一般 STM32 專案主要會用到 C compiler include paths。不過 CubeIDE 會把 C 和 Assembler 的 include paths 分開管理，所以建議 Debug / Release 兩邊，以及 C / Assembler 兩種 include paths 都一起加上，設定會比較一致，也比較不容易漏掉。

XML
.cproject
<cconfiguration id="com.st.stm32cube.ide.mcu.gnu.managedbuild.config.exe.debug><cconfiguration id="com.st.stm32cube.ide.mcu.gnu.managedbuild.config.exe.release>    <tool id="com.st.stm32cube.ide.mcu.gnu.managedbuild.tool.c.compiler>    <tool id="com.st.stm32cube.ide.mcu.gnu.managedbuild.tool.assembler>        <listOptionValue builtIn="false" value="../App/Inc"/>        <listOptionValue builtIn="false" value="../App/Tasks/Inc"/>        <listOptionValue builtIn="false" value="../App/Services"/>        <listOptionValue builtIn="false" value="../App/Game/Inc"/>        <listOptionValue builtIn="false" value="../App/UI/Inc"/>        <listOptionValue builtIn="false" value="../Board/Inc"/>        <listOptionValue builtIn="false" value="../Components/ili9341/Inc"/>        <listOptionValue builtIn="false" value="../Components/mpu6050/Inc"/>        <listOptionValue builtIn="false" value="../Components/bme280/Inc"/>        <listOptionValue builtIn="false" value="../Components/w25q128/Inc"/>        <listOptionValue builtIn="false" value="../Components/pn532/Inc"/>

上面可以注意到 Services 並沒有 Inc 資料夾，
因為目前希望是以各 Service 當作子資料夾，
裡面會同時存放 .c/.h，比方說 Services/Log/log_service.c/.h
因此就會變成需要

C
要寫成#include "Log/log_service.h"------------------------而不能寫成：#include "log_service.h"

本篇小結

Codex 太神啦，居然自動幫我把 .cproject 改好了。

以前做 FSW 的時候，通常不太需要在專案初期特別考慮這些設定，但這次才發現，像是：
Generate peripheral initialization as a pair of '.c/.h' files per peripheral
這種會影響 Project 架構的選項，其實還滿有趣的。
